氣動蝶閥采用隨閥門旋轉的圓形蝶板實現啟閉性能。提供操作操作的氣動閥門主要用作截止閥。調節或用分段閥調節。蝶閥在低壓下很大。中徑管道的使用正在增加。蝶閥結構簡單，體積小，重量輕，由幾個零件組成。氣動蝶閥的分類有氣動對夾式蝶閥、氣動襯膠蝶閥、氣動襯氟蝶閥、氣動通風蝶閥、氣動伸縮蝶閥等。

氣動蝶閥工作原理：

氣動蝶閥的啟閉是通過一個隨閥門旋轉的圓形蝶板來實現操作。氣動閥主要用作截止閥，也可以設計。使用調節閥或分段閥。由于調節功能，蝶閥越來越多地用于低壓大中徑管道。蝶閥結構簡單，體積小，重量輕，由幾個零件組成。此外，通過旋轉90°即可快速開啟和關閉，操作方便，同時電磁閥具有優良的流體可控性。蝶閥處于全開位置時，介質流經閥體時蝶板的厚度為單個電阻，減少了閥門引起的壓降，提高了流量控制特性。蝶閥有彈性密封和金屬密封兩種。彈性密封閥和密封環可以安裝在閥體中或安裝在蝶板周圍。

如果需要使用蝶閥作為流量控制，主要是選擇合適的閥門尺寸和類型。氣動蝶閥的工作原理特別適用于大口徑閥門的制造。蝶閥不僅廣泛應用于石油、氣、化工、水處理等一般行業，還廣泛應用于火力發電廠的冷卻水系統。

氣動蝶閥具體分類：

1、氣動對夾蝶閥：氣動對夾蝶閥采用新型結構，閥體構造適合狹窄的管道空間形成的短距離對夾結構，有外部泄漏泄漏符合國家標準。

2、氣動襯膠蝶閥：連接方式為法蘭、對夾，密封襯丁腈橡膠、乙丙橡膠、耐熱乙丙橡膠、橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。根據介質的化學性質，有更合理的選擇。

3、氣動襯氟蝶閥：防腐襯氟蝶閥采用兩片式閥體組合，閥座與閥體襯為一體。閥門工作時，一切都與介質接觸——塑料閥座和襯塑蝶板。該產品可耐受除熔融堿金屬和元素氟外的任何介質的腐蝕。其中，D71F46閥桿與蝶板（鍛造）一體成型。表面均勻地涂上一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流量大，扭矩中等。采用4級密封結構，采用耐熱耐老化SI橡膠。彈性墊片閥座位于密封面外側。這將完全介質泄漏。

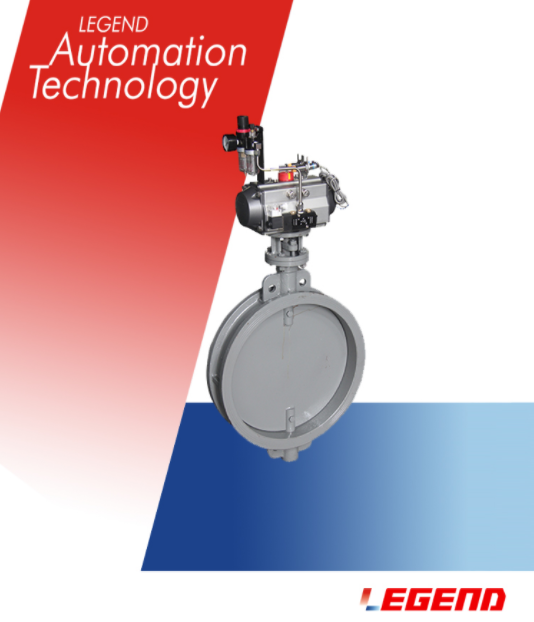

4、氣動通風蝶閥：氣動通風蝶閥特點：閥板與閥座之間有很小的間隙，適合在空氣流通不暢的環境中使用。

5、氣動伸縮蝶閥：氣動伸縮蝶閥主要功能：創新設計，設計合理，結構，輕便，操作方便，啟閉快速；伸縮蝶閥保持流量不僅可以調諧和關閉，但同時也補償了管道內溫差產生的熱量。除了具有伸縮功能外，還可以為閥門的安裝、更換和維護提供方便。密封件可調整更換，密封性能可靠。

6、氣動法蘭蝶閥：氣動法蘭蝶閥本產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板和閥桿組成。適用于給排水、食品、化工、石油、電力、輕纖維、造紙等燃氣管道中80-120℃以下介質的調節流量和截斷介質。氣壓調節蝶閥是一種繞垂直于通道的固定軸旋轉的閥門（閥板），是活塞式雙作用或單作用閥門。（彈簧復位型）由氣動執行器和蝶閥、電動、氣動閥門定位器或電磁閥、空氣過濾減壓器、限位開關（閥位回波裝置）對工藝管道中流體介質的比例調節和2個提供位置截止控制和自動控制流量、壓力、溫度、液位等參數。流體介質。
