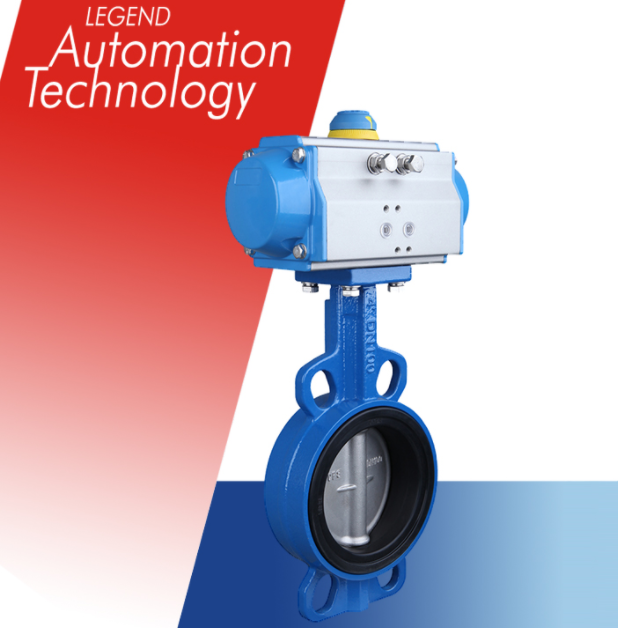

氣動軟密封蝶閥的結構和性能是怎樣的？
2021-07-12 關注次數：氣動蝶閥的結構和性能是石油化工、冶金、電力等行業管道中用于阻斷或調節流量的zui理想的啟閉件，廣泛用于介質管道。氣動蝶閥根據蝶閥密封功能的不同，可分為氣動軟密封蝶閥和氣動硬密封蝶閥。下面我們就來了解一下氣動軟密封蝶閥的結構和性能。
首先，這種氣動蝶閥的閥座密封段的平分線相對于閥桿的旋轉中心是比較偏心的，所以是單偏心結構的軟密封蝶閥。在蝶閥表面開啟過程中，蝶板表面逐漸與閥座密封分離。當?shù)逍D(zhuǎn)20-25°時，蝶板密封面與閥座密封面完全分離，大大減少了蝶閥兩個密封面之間的相對磨損。提高工藝和氣動蝶閥的密封性能。
雙偏心蝶閥為基礎，氣動蝶閥閥座密封面中心線與閥門中心線形成偏心角，蝶板密封面立即與閥門分離。閥座密封面在蝶板打開的瞬間關閉閥座密封面的同時被瞬間壓縮。這種的偏心組合充分利用了凸輪效應，徹底了啟閉閥門時蝶閥密封副兩個密封面之間的機械摩擦和擦傷，杜絕了閥門泄漏的可能。
同時將擠壓密封改為扭矩密封，可通過調節外驅動扭矩來調節密封比壓，大大提高了三偏心密封蝶閥的密封性能和使用壽命結構體。
