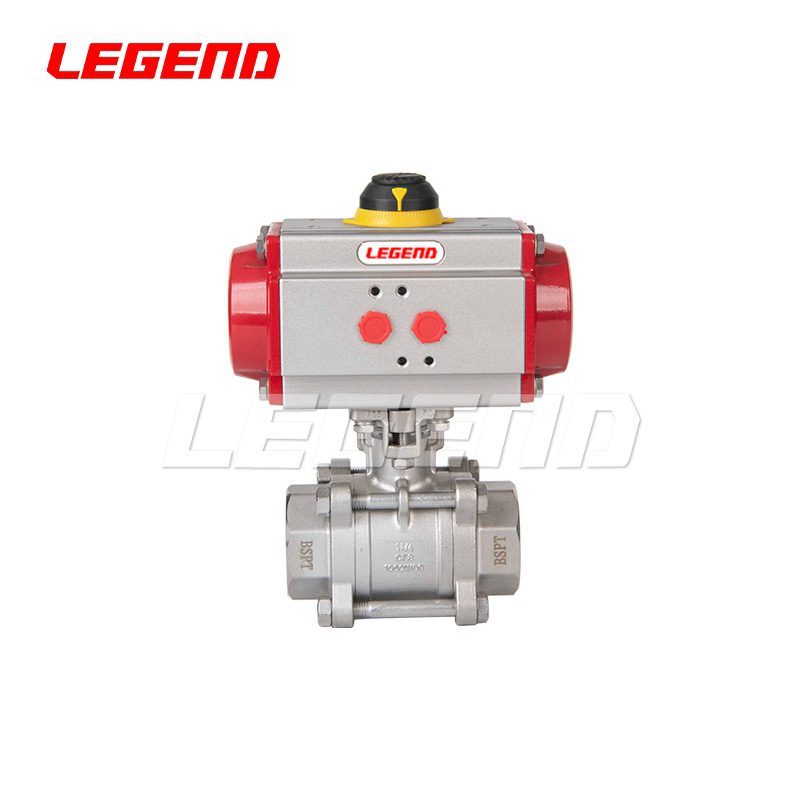

氣動對焊球閥工作原理及結構特點
2024-08-23 關注次數：氣動對焊球閥作為工業流體控制領域的關鍵設備，集成了氣動控制技術和對焊結構的優勢，確保了在高壓、高溫條件下的可靠操作。其工作原理基于氣動驅動單元的力量轉換，當接收到控制信號時，氣動執行器產生驅動力矩，使球體繞閥體中心線旋轉90度，從而實現閥門的開啟或關閉狀態。球體上的通道與閥體流道對齊則全開，垂直則全關，切換迅速且操作扭矩小。
結構特點上，氣動對焊球閥采用對焊連接方式，確保了閥門與管道間的高強度、無泄漏連接，尤其適合于高壓管道系統。閥體和球體常由好的不銹鋼或合金鍛造成型，以承受高壓和惡劣環境的考驗，耐腐蝕且堅固耐用。球體表面處理精細，轉動平滑，減少摩擦與磨損，延長使用壽命。對焊球閥還配置了高性能密封結構，如金屬硬密封或含碳增加PTFE密封圈，保證了在高溫高壓下的密封可靠性。
此外，該閥門設計有防火構造，即使在緊急情況下，閥座與球體間的密封也能維持一段時間，有效避免介質外泄。氣動執行可根據工況需求選擇彈簧復位或雙作用類型，支持遠程控制及自動化集成，便于實現過程自動化管理。綜上所述，氣動對焊球閥以其結構設計、出色的密封性能及靈活的操控性，在石油、天然氣、化工等高壓輸送系統中發揮著重要作用。
