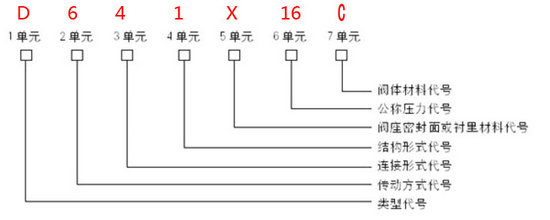

氣動蝶閥型號表示方法
氣動蝶閥附加代號:BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥;
蝶閥編制代號:D表示蝶閥;
傳動形式代號:手動(省略)、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動;
連接方式代號:4法蘭式、6焊接、7對夾式;
結構形式代號:1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心;
密封材料代號:H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工;
壓力等級代號:10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國內壓力的代號,MPA是壓力的單位,一公斤等于0.1Mpa;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號,LB是美標磅級單位。
殼體材質代號:C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。

氣動蝶閥工作原理
氣動蝶閥是一種用途廣泛的通用閥。如今,許多化學,造紙,煤炭,石油和yi療行業都使用閥門,尤其是氣動閥門,但是在相對較高的使用率下,氣動蝶閥在許多氣動管道中非常受歡迎。它越來越多地被使用,特別是在低壓,大中型口徑的管道中。直徑越大,則比其他閥門更經濟和經濟。
氣動蝶閥由于其結構簡單,易于維護和快速切換而被廣泛使用,這不僅提高了工作效率,而且縮短了維護時間。氣動蝶閥可以提供出色的效果,因?yàn)榭梢愿鶕?jù)客戶要求為不同的介質和工作條件選擇不同的材料密封環和不同材料的零件。
氣動蝶閥由壓縮空氣提供動力,并驅動閥桿以控制圍繞其軸線旋轉的盤形蝶形板。閥門的初始位置根據您的實際需要確定。當閥門從其初始位置旋轉90°時,動作結束(相反,從開到關,或從關到開),另一個動作(從關到開,或從開到關)結束。
氣動蝶閥執行速度較快,在運動過程中不會因堵塞而損壞,不需要操作員的手,可以用作截止閥,實現管道介質的調節和控制功能。它還可以配備閥門定位器。氣動蝶閥執行器可分為單作用和雙作用類型。雙作用類型為排氣和排氣。其中,單作用執行器具有彈簧復位功能,在發生氣體或電源故障時自動打開和關閉非常an全!
氣動蝶閥組成
氣動蝶閥控制系統主要由過濾器、油霧器、單向閥、穩壓氣瓶、電磁換向閥、氣缸、氣動蝶閥模擬顯示板、故障報警顯示板、PLC可編程序控制器等組成。
氣動蝶閥結構原理
氣動蝶閥的蝶板安裝在管道的徑向上。在氣動蝶閥體的圓柱形通道中,盤形蝶形板繞軸線旋轉,旋轉角度為0°zhi90°。當旋轉達到90°時,閥門完全打開。
氣動蝶閥結構簡單,體積小,重量輕且由幾個部分組成。另外,通過旋轉90°可以快速打開和關閉,并且易于操作,同時,電動閥具有出色的流體可控性。當氣動蝶閥處于全開位置時,介質流經閥體的阻力是蝶板的厚度,因此由閥引起的壓降很小,并且具有更好的流量控制特性。氣動蝶閥有兩種類型,彈性密封和金屬密封。彈性密封閥和密封環可以安裝在閥體內或安裝在蝶板周圍。
氣動蝶閥不僅廣泛用于石油,天然氣,化學制品和水處理等一般行業,而且還廣泛用于火力發電廠的冷卻水系統。
氣動蝶閥安裝
1、安裝蝶閥時,請注意閥體上的流向標記,并注意不要在流向上犯錯誤。
2、在使用蝶閥之前,請確保閥已完全打開并清潔管道,以防止焊渣和其他碎屑損壞密封表面。
3、蝶閥通常配有旁路管道。如果檢修或更換蝶閥,則可以照常使用旁通管道。
4、氣動蝶閥可以在180°的范圍內垂直和水平安裝。請勿將氣動執行器倒置安裝。
5、有關定位器或電磁閥的調試,請參閱手冊。
6、氣動執行器的曲柄具有方頭結構,用作手動裝置。如果發生故障,請拆下空氣源管,并直接使用手動扳手進行手動操作。
7、如果填料函在使用過程中泄漏,則可以通過擰緊接地螺栓來解決。
