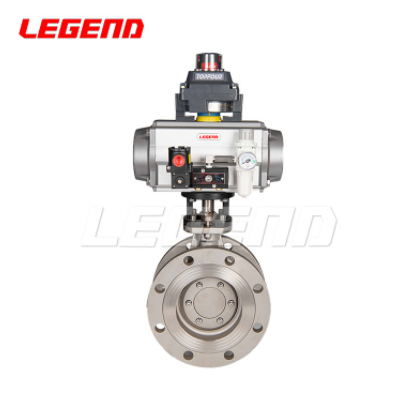

氣動蝶閥密封結構形式及密封原理
2023-08-17 關注次數：氣動蝶閥的密封結構形式有：單偏心密封蝶閥、雙偏心密封蝶閥、三偏心密封蝶閥、變偏心密封蝶閥，各種密封結構形式的氣動蝶閥的密封原理簡述如下：
1.單偏心密封蝶閥的密封原理金屬硬密封蝶閥：由于在單偏心蝶閥的基礎上將蝶板的回轉中心（既閥門軸中心）與閥體中心線形成尺寸偏置，使得蝶閥在開啟過程中，蝶板的密封面會比單偏心密封蝶閥更快地脫離閥座密封面，蝶板轉動zhi8°~12°時，蝶板密封面完全脫離閥座密封，完全氣動軟密封蝶閥開啟時，兩密封面之間形成一個更大的間隙，該類蝶閥的設計，大大降低了兩密封面之間的機械磨損及擁擠壓變形，使蝶閥的密封性能更為提高；
2.雙偏心密封蝶閥的密封原理：由于在雙偏心蝶閥的基礎上將閥座中心線再與閥體中心線形成一個氣動硬密封蝶閥阝角偏置，使得蝶閥在啟閥過程中，蝶板的密封面在開啟瞬間立即脫離閥座密封面，而在關閉瞬間才會接并壓緊閥座密封面。當完全開啟時，兩密封面之間形成一個與雙偏心密封蝶閥相同的間隙，該類蝶閥的設計，徹底了兩密封面之間的機械磨損和擦傷，不銹鋼氣動蝶閥使蝶閥的密封性能和使用壽命都得到大大提高；
3.變偏心密封蝶閥的密封原理：變偏心蝶閥的之處在于安裝蝶板的閥桿軸是一個三段軸式結構，此三段軸式閥電動襯膠蝶閥桿兩段軸段同心，而中心段軸中心線與兩端軸線偏離一個中心距，蝶板就安裝在中間軸段上。這樣的偏心結構使得蝶板在全開位置時成為雙偏心狀，而在蝶板轉動到關閉位置時則成為單偏心狀。由于偏心軸的作用，在接近關閉時，蝶板向閥座的密封錐面內移進一個距離，蝶板與閥座的密封的密封面相吻合達到可靠的密封性能：
4.高性能三偏心雙向硬密封蝶閥，其特征在于：所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。閥板與閥座的密封面為斜圓推結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料：氣動對夾硬密封蝶閥固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。氣動蝶閥由于應用在不同領域，采用的密封結構形式也會存在不同，在選擇氣動蝶閥時，應該根據實際用途，選擇相應密封形式。
羅贊氣動蝶閥廠家提供氣動粉體蝶閥、氣動帶手輪凸耳式蝶閥、氣動半襯氟蝶閥、氣動衛生級蝶閥、氣動塑料蝶閥、氣動對夾蝶閥、氣動對夾式蝶閥、氣動調節蝶閥、氣動法蘭蝶閥、氣動硬密封蝶閥、對夾式氣動蝶閥、氣動蝶閥廠家、法蘭氣動蝶閥、對夾氣動蝶閥、氣動密封蝶閥、氣動軟密封蝶閥、氣動偏心蝶閥、氣動三偏心蝶閥、不銹鋼氣動蝶閥、氣動球閥蝶閥、塑料氣動蝶閥、氣動衛生蝶閥、氣動法蘭式蝶閥、氣動不銹鋼蝶閥、氣動對夾式硬密封蝶閥等產品
